Druckluft-Anschlusssystem air contact®

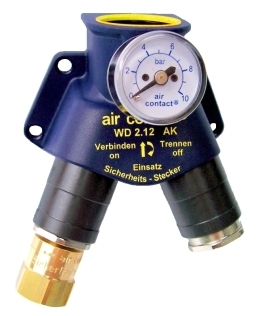

  air contact® Wanddose WD 2.12 mit Abziehkupplungen AK 781 und Manometer 10 bar (WD2.12M10AK)
  • Wanddose aus hochfestem Kunststoff mit Glasfaseranteilen
  • Strömungsoptimierter Hohlraum
  • Betriebsdruck max. 16 bar
  • Durch die integrierten Dichtungen ist keine gesonderte Gewindeabdichtung erforderlich
  • Wahlweise mit hülsenbetätigten Kupplungen (HK) oder mit Abziehkupplungen (AK)
  • Optional mit Manometer

PDF-Dokument

PDF-Dokument

Informationsblatt herunterladen (PDF, 484 KB)

air contact® Katalog herunterladen (PDF, 2,14 MB)



Weitere Informationen über das air contact® Druckluft-Anschlusssystem finden Sie unter
http://www.aircontact-system.de


            Bestellnummer
Eingang

               Ausgang

Manometer

            WD 2.11

G 3/4 "

               2x G 1/2 "

-

            WD 2.11 M10

G 3/4 "

               2x G 1/2 "

max. 10 bar

            WD 2.11 M16

G 3/4 "

               2x G 1/2 "

max. 16 bar

            WD 2.11 HK1

G 3/4 "

               2x HK 1

-

            WD 2.11 M10HK1

G 3/4 "

               2x HK 1

max. 10 bar

            WD 2.11 M16HK1

G 3/4 "

               2x HK 1

max. 16 bar

            WD 2.11 HK2

G 3/4 "

               2x HK 2

-

            WD 2.11 M10HK2

G 3/4 "

               2x HK 2

max 10 bar

            WD 2.11 M16HK2

G 3/4 "

               2x HK 2

max 16 bar

            WD 2.12 AK

G 3/4 "

               2x AK 781

-

            WD 2.12 M10AK

G 3/4 "

               2x AK 781

max. 10 bar

            WD 2.12 M16AK

G 3/4 "

               2x AK 781

max. 16 bar

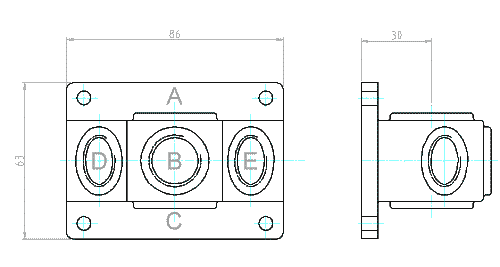

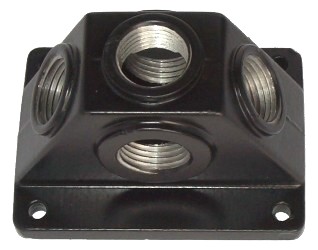

Druckluftwanddosen Grundkörper Typ "SAMAD"
  Druckluftwanddose SAMAD
  • Aluminium-Kokillen-Guß
  • Plast-Pulverbeschichtung innen und außen
  • Strömungsoptimierter Hohlraum
  • Betriebsdruck max. 25 bar
  • Farbe RAL 9005 schwarz, andere Farben auf Anfrage

PDF-Dokument
Druckluftwandose SAMAD

Bestellnummer
Bohrung
A
B
C
D
E
19.L03.002
3/4 "
1/2 "
1/2 "
-
-
19.L03.003
1/2 "
1/2 "
-
-
-
19.L03.004
3/4 "
1/2 "
-
-
-
19.L03.005
1/2 "
1/2 "
-
1/2 "
1/2 "
19.L03.006
3/4 "
1/2 "
-
1/2 "
1/2 "
19.L03.007
3/8 "
3/8 "
-
3/8 "
3/8 "
19.L03.008
1/2 "
1/2 "
1/2 "
1/2 "
1/2 "
19.L03.009
3/8 "
3/8 "
3/8 "
3/8 "
3/8 "
19.L03.0011
1/2 "
1/2 "
1/2 "
-
-
19.L03.0041
3/4 "
3/8 "
-
3/8 "
3/8 "
19.L03.0042
1/2 "
3/8 "
-
3/8 "
3/8 "
19.L03.0061
3/4 "
1/2 "
1/2 "
1/2 "
1/2 "
19.L03.0062
3/4 "
1/2 "
3/4 "
-
-

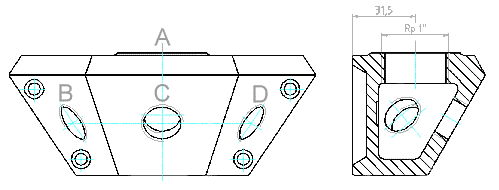

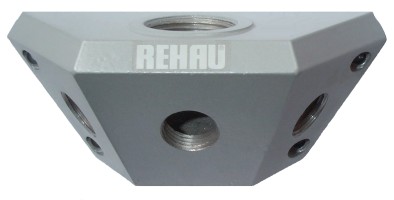

Druckluftverteiler Grundkörper Typ DLV "Rehau"

  • Aluminium-Kokillen-Guß
  • Plast-Pulverbeschichtung innen und außen
  • Strömungsoptimierter Hohlraum
  • Abgänge schräg nach unten und vorne
  • Betriebsdruck max. 25 bar
  • Farbe RAL 9006 silberalu, andere Farben auf Anfrage
Druckluftwanddose Rehau

PDF-Dokument
 Druckluftwanddose Rehau

Bestellnummer
Bohrung
A
B
C
D
19.249390
Rp 1 "
G 1/2 "
G 1/2 "
G /2 "
19.249391
Rp 1 "
-
G 1/2 "
-

nach oben
