GA 7-90VSD
Kompressoren => Ölgeschmierte Schraubenkompressoren => GA 7-90VSD => Strömungsdiagramm
Strömungsdiagramm

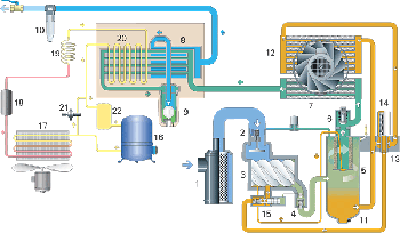

| GA 7-90VSD Full Feature Flussdiagramm |
 |
| Luftkreis | Ölkreis | Kältemittelkreis |
| 1. Luftansaugfilter | 11. Ölbehälter | 16. Kältemittelkompressor |
| 2. Luftansaugventil | 12. Ölkühler | 17. Kondensator |
| 3. Verdichtungselement | 13. Thermostatisches Bypassventil | 18. Trockner/Filter für flüssiges Kältemittel |
| 4. Rückschlagventil | 14. Ölfilter | 19. Kapillarrohr |
| 5. Ölabscheiderelement | 15. Ölabsperrventil | 20. Verdampfer |
| 6. Mindestdruckventil | 21. Bypassventil für heiße Gase | |
| 7. Nachkühler | 22. Akkumulator | |
| 8. Luft/Luft-Wärmeaustauscher | ||
| 9. Wasserabscheider mit Ablass | ||
| 10. Filter (optional) |
