GA 11-30C
Kompressoren => Ölgeschmierte Schraubenkompressoren => GA 11-30C => Strömungsdiagramm
Strömungsdiagramm

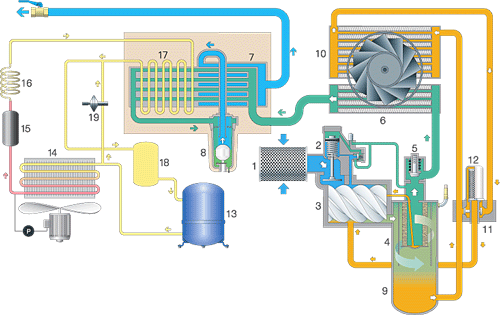

| GA 11-30C Full Feature-Flussdiagramm |
 |
| Luftkreis | Ölkreis | Kältemittelkreis |
| 1. Luftansaugfilter | 9. Ölbehälter | 13. Kältemittelkompressor |
| 2. Luftansaugventil | 10. Ölkühler | 14. Kondensator |
| 3. Verdichtungselement | 11. Ölfiltergehäuse | 15. Trockner/Filter für flüssiges Kältemittel |
| 4. Ölabscheiderelement | 12. Ölfilter | 16. Kapillarrohr |
| 5. Mindestdruckventil | 17. Verdampfer | |
| 6. Nachkühler | 18. Bypassventil für heißes Gas | |
| 7. Luft/Luft-Wärmeaustauscher | ||
| 8. Wasserabscheider mit Ablass |

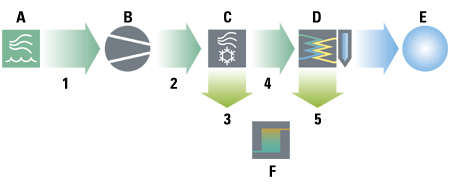

Druckluftaufbereitung
| GA 11-30C Druckluftaufbereitung: | |||||
 |
|||||
A |
B |
C |
D |
E |
F |
Feuchte Luft |
Schraubenelement |
Nachkühler |
Trockner + Filter |
Druckluftsystem |
Öl/Wasser-Abscheider |
Pro Tag, wenn 50 l/s Luft komprimiert werden
1 |
2 |
3 |
4 |
5 |
70 l Wasser/Tag |
70 l Wasser/Tag |
47 l Wasser/Tag |
23 l Wasser/Tag |
20-23 l Wasser/Tag |
 |
Durch Feuchtigkeit, Schmutzpartikel und Aerosole in der Druckluft können pneumatische Geräte Schaden nehmen und Produkte verderben. Trockene und saubere Druckluft hält den Produktionsbetrieb reibungslos in Gang. In die Full Feature-Versionen der Produktreihe GA 11-30C ist ein Trockner integriert, der das umweltfreundliche Kältemittel R134a verwendet. |
Werden die optionalen Filtersets (DD-PD) verwendet, liefern diese Geräte saubere und trockene Druckluft nach ISO 8573-1 Klasse 1,4.1 oder 2,4.2. |
 |
 |
Die Kondensatqualität muss die gesetzlichen Bestimmungen erfüllen. Mit dem optionalen Öl/Wasser-Abscheider wird eine höhere Kondensatqualität als die gesetzlich vorgeschriebene erreicht, und die Entsorgung von ölverschmutztem Kondensat ist kein Problem. |
